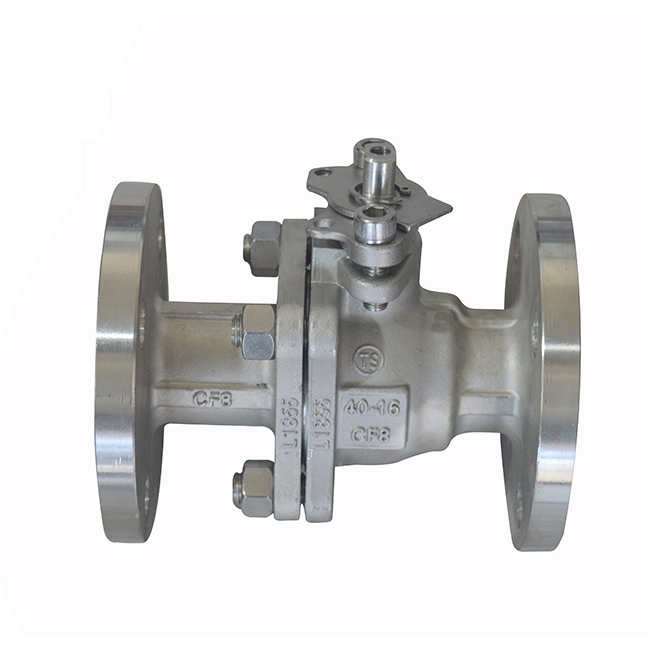

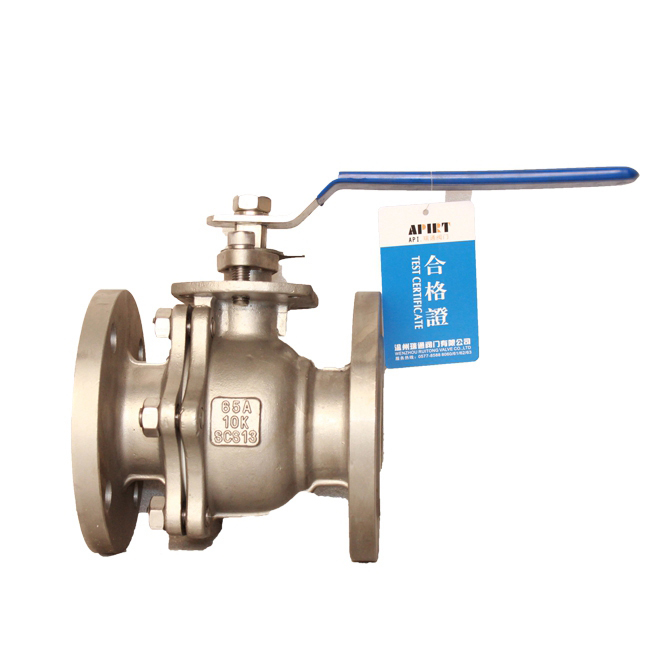

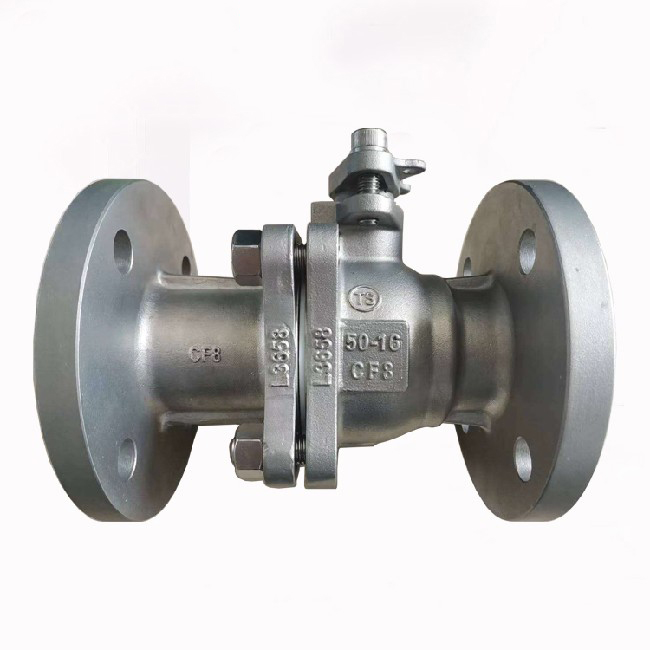

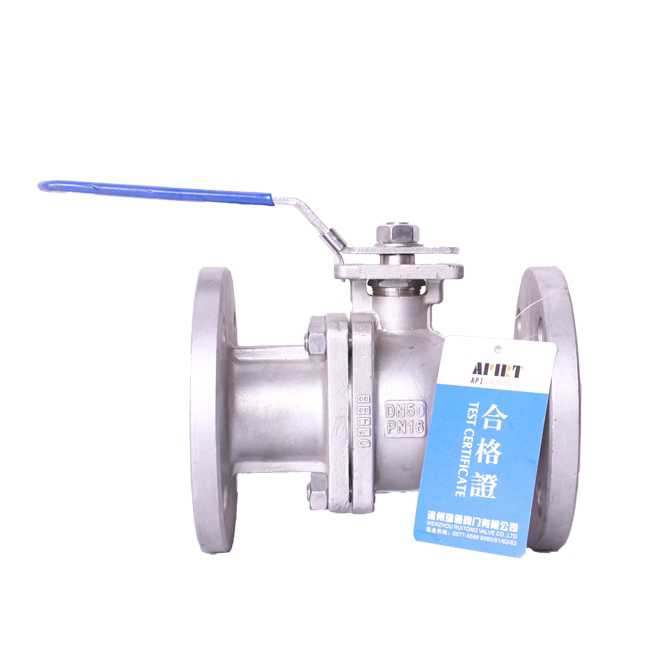

法蘭球閥產品簡述:
手動法蘭球閥采用兩片式分體式結構設計,按GB/T12237設計標準,結構長度:GB/T12221,法蘭標準GB/T9113。球閥具有防火結構,球閥采用ISO5211直接安裝執行器的平臺設計;球體與球體之間帶防靜電裝置;閥桿防爆出設計;法蘭球閥有雙層閥桿填料符合閥桿泄露測試要求;雙碟形彈片自動壓緊填料設計。
法蘭球閥產品應用:
法蘭球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和t然氣等一般工作介質,法蘭球閥而且還適用于工作條件惡劣的介質,如氧氣過氧化氫,甲烷和乙烯等。閥體可以是整體的,也可以是組合式的。 本類球閥應安裝在管道的水平方向。

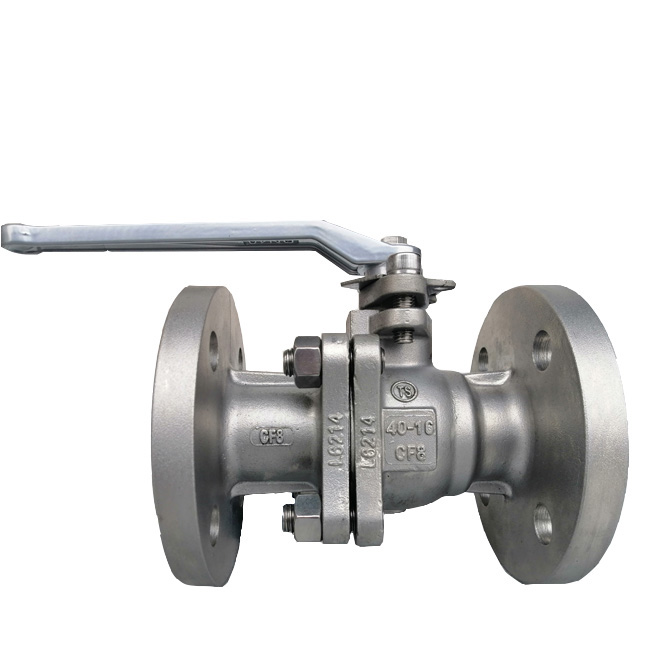

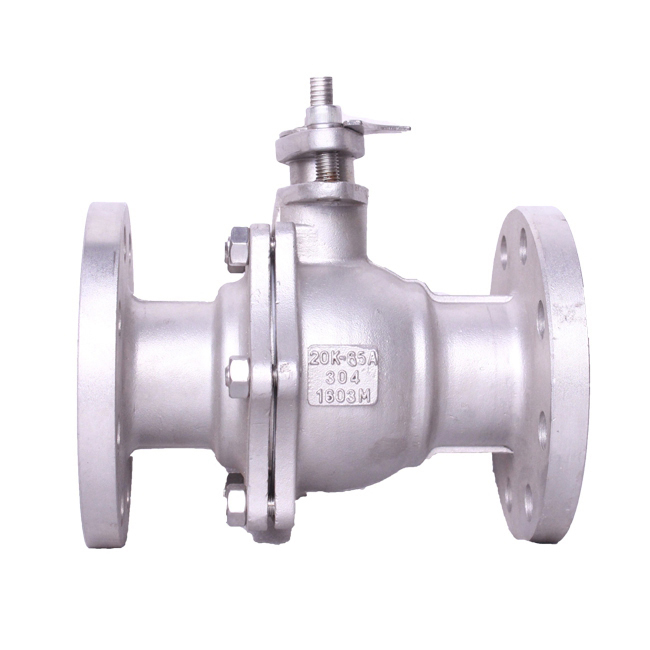

法蘭不銹鋼球閥產品詳細介紹:
球閥是一種重要的閥類,在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體(或部分球),球體隨閥桿轉動,實現閥門的開啟或關閉。
在各種閥門中,球閥的流動阻力較小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝。
主要性能規范
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
壓力試驗
公稱壓力 | 1.6 | 2.5 | 4.0 |
強度試驗 | 2.4 | 3.8 | 6.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 |
氣密封試驗 | 0.4-0.7 |
主要零件材料
閥體 | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | |
球體 閥桿 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
閥 座 | 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL | ||||||
墊片 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 | ||||||
閥桿座 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 | ||||||
填料 | 聚四氟乙烯PTFE 增強柔性石墨 | ||||||
填料壓蓋 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
溫度 | -29~150(聚四氟乙烯 PTFE) -29~200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29~300(對位聚笨 PPL) | ||||||
介質 | 水 蒸汽 油品 | 硝酸類 | 強氧化介質 | 醋酸類 | 尿素類 |
主要外型尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
凸面法蘭 Q41F Q41PPL 16C 16P 16R | 15 | 130 | 95 | 65 | 45 | 14 | 44 | 78 | 140 |
20 | 140 | 105 | 75 | 55 | 14 | 44 | 84 | 160 | |
25 | 150 | 115 | 85 | 65 | 14 | 44 | 95 | 180 | |
32 | 165 | 135 | 100 | 78 | 16 | 48 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 16 | 48 | 150 | 300 | |
50 | 200 | 160 | 125 | 100 | 18 | 48 | 170 | 350 | |
65 | 220 | 180 | 145 | 120 | 20 | 48 | 195 | 350 | |
80 | 250 | 195 | 160 | 135 | 20 | 88 | 215 | 400 | |
100 | 280 | 215 | 180 | 155 | 20 | 88 | 250 | 500 | |
125 | 320 | 245 | 210 | 185 | 22 | 88 | 265 | 600 | |
150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | |
2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 44 | 103 | 140 |
凸面法蘭 RF Q41F Q41PPL 25 25P 25R | 20 | 140 | 105 | 75 | 55 | 16 | 44 | 112 | 160 |
25 | 150 | 115 | 85 | 65 | 16 | 44 | 123 | 180 | |
32 | 165 | 135 | 100 | 78 | 18 | 48 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 18 | 48 | 156 | 300 | |
50 | 200 | 160 | 125 | 100 | 20 | 88 | 172 | 350 | |
65 | 220 | 180 | 145 | 120 | 22 | 88 | 197 | 350 | |
80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | |
100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | |
125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | |
150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
規格主要尺寸
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-φd | H | D0 |
凹凸法蘭 MFM Q41F Q41PPL 40 40P 40R | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 44 | 103 | 140 |
20 | 140 | 105 | 75 | 55 | 51 | 16 | 44 | 112 | 160 | |
25 | 150 | 115 | 85 | 65 | 58 | 16 | 44 | 123 | 160 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 48 | 150 | 250 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 48 | 156 | 250 | |
50 | 220 | 160 | 125 | 100 | 88 | 20 | 48 | 172 | 350 | |
65 | 250 | 180 | 145 | 120 | 110 | 22 | 88 | 197 | 350 | |
80 | 280 | 195 | 160 | 135 | 121 | 22 | 88 | 222 | 450 | |
100 | 320 | 230 | 190 | 160 | 150 | 24 | 8-23 | 253 | 450 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-25 | 275 | 600 | |
150 | 400 | 300 | 250 | 218 | 204 | 30 | 8-25 | 286 | 800 | |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-30 | 340 | 1200 | |
6.4MPa | 15 | 165 | 105 | 75 | 55 | 40 | 18 | 44 | 105 | 140 |
凹凸法蘭 MFM Q41F Q41PPL 64 64P 64R | 20 | 190 | 125 | 90 | 68 | 51 | 20 | 48 | 125 | 160 |
25 | 216 | 135 | 100 | 78 | 58 | 22 | 48 | 135 | 250 | |
32 | 229 | 150 | 110 | 82 | 66 | 24 | 4-23 | 150 | 350 | |
40 | 241 | 165 | 125 | 95 | 76 | 24 | 4-23 | 165 | 350 | |
50 | 292 | 175 | 135 | 105 | 88 | 26 | 4-23 | 175 | 450 | |
65 | 330 | 200 | 160 | 130 | 110 | 28 | 8-23 | 200 | 450 | |
80 | 356 | 210 | 170 | 140 | 121 | 30 | 8-23 | 210 | 600 | |
100 | 432 | 250 | 200 | 168 | 150 | 32 | 8-25 | 250 | 700 | |
125 | 508 | 295 | 240 | 202 | 176 | 36 | 8-30 | 295 | 1100 | |
150 | 559 | 340 | 280 | 240 | 204 | 38 | 8-34 | 340 | 1500 |

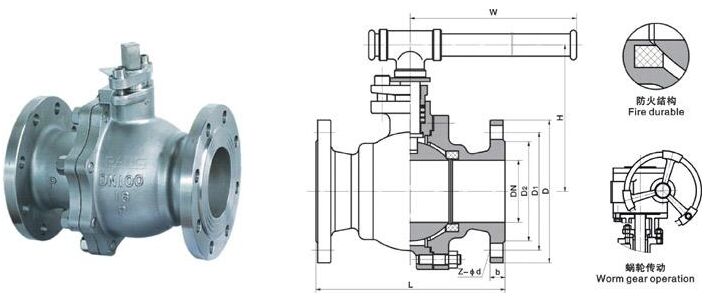

法蘭不銹鋼球閥結構圖:
不銹鋼球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。不銹鋼球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。
不銹鋼球閥材質:不銹鋼球閥材質有:不銹鋼304,304L,316,316L,321,310S,2205,這只是其一,不銹鋼美標材質有CF8,CF8M,CF3,CF3M其材質元素跟國內的相對304,316等元素材質是有區別的,詳情請咨詢銷售部
我公司不銹鋼球閥種類較多,根據不同的工況按照標準可生產符合工況的同樣尺寸但不同功能的球閥。
根據介質區別選擇不同的材質不銹鋼球閥,根據介質溫度配備不同密封閥座跟球體的不銹鋼球閥;根據不同工況配置不同閥桿以及手柄。
